當前位置：

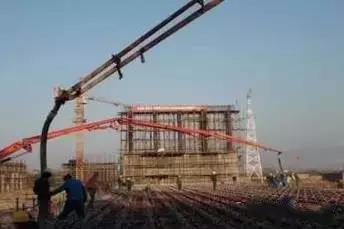

冬季混凝土施工難度尤其大
北方某工地在施工中把控以下要點
保證了混凝土施工質(zhì)量
值得參考借鑒
· 首先，冬季施工混凝土使用冬施混凝土，根據(jù)需要添加防凍劑、早強劑等適量的外加劑。骨料不得含有冰雪、凍塊。應(yīng)使用強度較高的水泥（42.5及以上），采用較小的水灰比（小于0.55）。
? 混凝土骨料
· 混凝土攪拌用水須加熱，骨料如有必要也須加熱，并有覆蓋保溫措施，并摻加抗凍性能達到-15℃的防凍劑，保證混凝土出機溫度不低于10℃。
? 防凍劑
· 盡量安排距離較近的攪拌站供料。運輸罐車應(yīng)使用保溫被覆蓋，保證混凝土出罐溫度不低于10℃。泵管應(yīng)使用保溫被纏裹，減少溫度損失，保證混凝土入模溫度不低于5℃。
? 罐車保溫
· 混凝土澆筑盡量安排在一天中氣溫相對較高的時間段，快速施工，分層澆注，分層厚度每層不得大于400mm，模板應(yīng)有相應(yīng)的保溫措施。
? 泵管保溫
· 混凝土采用綜合蓄熱法覆蓋保溫養(yǎng)護，禁止灑水養(yǎng)護，保溫材料撤除時，砼表面與大氣溫差不得超過15℃。
? 混凝土覆蓋保溫
· 及時測溫，測溫項包括混凝土出罐溫度，入模溫度，大氣溫度等。大氣溫度4次/晝夜，砼養(yǎng)護溫度，4Mpa前12次/晝夜，4Mpa后4次/晝夜。測溫點位置按規(guī)范要求布設(shè)。
? 測溫
· 混凝土試塊留置：標養(yǎng)28d試塊2組，同條件養(yǎng)護試塊5組（一組用于測試臨界強度，一組為結(jié)構(gòu)實體檢測，一組用于拆模前強度依據(jù)，一組用于檢驗冬轉(zhuǎn)常溫養(yǎng)護28d后的混凝土強度，一組備用）。
? 混凝土試塊
冬季混凝土施工的一般原理
混凝土拌合物澆筑后之所以逐漸凝結(jié)和硬化，直至獲得最終強度，是由于水泥水化作用的結(jié)果。而水泥水化作用的速度除與混凝土本身組成材料和配合比有關(guān)外，主要是隨著溫度的高低而變化的。當溫度升高時，水化作用加快，強度增長液較快；而當溫度降低到0℃時，存在于混凝土中的水有一部分開始結(jié)冰，逐漸由液相（水）變成固相（冰）。這時參與水泥水化作用的水減少了。因此，水化作用減慢，強度增長相應(yīng)較慢。溫度繼續(xù)下降，當存在于混凝土中的水完全變成冰，也就是完全液相變?yōu)楣滔鄷r，水泥水化作用基本停止，此時強度就不在增長。
水變成冰后，體積約增大9%，同時產(chǎn)生約2500 kg/平方厘米的膨脹應(yīng)力。這個應(yīng)力值常常大于水泥石內(nèi)部形成的初期強度值，使混凝土收到不同程度的破壞（即早起受凍破壞）而降低強度。此外，當水變成冰后，還會在骨料和鋼筋表面上產(chǎn)生顆粒較大的冰凌，減弱水泥漿與骨料和鋼筋的粘結(jié)力，從而影響混凝土的抗壓強度。當冰凌融化后，又會在混凝土內(nèi)部形成各種空隙，而降低混凝土的密實性及耐久性。
由此可見，在冬季混凝土施工中，水的形態(tài)變化是影響混凝土強度增長的關(guān)鍵，國內(nèi)外許多學者對水在混凝土中的形態(tài)進行大量的試驗。研究結(jié)果表明，新澆筑混凝土在凍結(jié)前有一段預養(yǎng)期，可以增加其內(nèi)部液相，減少固相，加速水泥的水化作用。試驗研究還表明，混凝土受凍前預養(yǎng)期愈長，強度損失愈小。
混凝土化凍后（即處在正常溫度條件下）繼續(xù)養(yǎng)護，其強度還會增長，不過增長的幅度大小不一。對于預養(yǎng)期長，獲得初期強度較高（如達到R28的35%）的混凝土受凍后，后期強度幾乎沒有損失。而對于安全預養(yǎng)期短，獲得初期強度比較低的混凝土受凍后，后期強度都有不用程度的隨時。由此可見，混凝土凍結(jié)前，要使其在正常溫度下有一段預養(yǎng)期，以加速水泥的水化作用，使混凝土獲得不遭受凍害的最低強度，一般稱臨界強度，即可達到預期效果。對于臨界強度，各國規(guī)定取值不等，我國規(guī)定為不得低于設(shè)計強度等級的30%，也不得低于35千克每平方厘米。
混凝土凍害的危害：
1）降低混凝土強度
2）造成混凝土裂縫
3）混凝土中鋼筋的銹蝕
4）降低混凝土耐久性能
· 施工前的準備工作
（1）混凝土澆筑前應(yīng)清除模板和鋼筋上的冰雪及垃圾，尤其是新老混凝土交接處（如梁柱交接處），但不得用水沖洗。
（2）澆筑前應(yīng)準備好混凝土覆蓋用保溫材料，如塑料薄膜、彩條布、棉氈和草簾等，做好相應(yīng)的防凍保溫措施。并采取必要的擋風、封閉措施，以提高保溫效果。
（3）不得在凍土層上進行混凝土澆筑，澆筑前，必須設(shè)法升溫使凍土消融?；炷两娱稌r，應(yīng)預熱舊槎，澆筑后加強保溫，防止接槎受凍。
（4）如果混凝土的坍落度過小，不能滿足施工要求時，可在混凝土公司技術(shù)人員的指導下，使用外加劑調(diào)整，嚴禁用加水的辦法調(diào)整混凝土坍落度。
· 混凝土澆筑
（1）為保證混凝土的澆筑質(zhì)量，防止溫度發(fā)生變化影響質(zhì)量，混凝土運至施工單位澆筑地點后應(yīng)盡快澆筑，宜在90min內(nèi)卸料；采用翻斗車運輸時，宜在60min內(nèi)卸料。
（2）冬施期間泵車潤管水不得放入模板內(nèi)；潤管用過的砂漿也不得放入模板內(nèi)，更不準集中澆筑在構(gòu)件結(jié)構(gòu)內(nèi)。
（3）在澆筑過程中，施工單位應(yīng)隨時觀察混凝土拌合物的均勻性和稠度變化。當澆筑現(xiàn)場發(fā)現(xiàn)混凝土坍落度與要求發(fā)生變化時，應(yīng)及時與混凝土公司聯(lián)系，以便及時進行調(diào)整。進入澆筑現(xiàn)場的混凝土嚴禁隨意加水，更應(yīng)杜絕邊加水邊泵送澆筑的行為發(fā)生。
（4）當樓板、梁、墻、柱一起澆筑時，先澆筑墻柱、混凝土沉實后，再澆筑梁和樓板。澆筑墻、柱等較高構(gòu)件時，一次澆筑高度以混凝土不離析為準，一般每層不超過500mm，搗平后再澆筑上層，澆筑時更注意振搗到位，使混凝土充滿試模，不在顯著下沉，無明顯氣泡排出。
（5）分層澆注厚大的整體式結(jié)構(gòu)混凝土時，已澆注層的混凝土溫度在未被上一層混凝土覆蓋前不應(yīng)低于2℃。采用加熱養(yǎng)護時，養(yǎng)護前的溫度不得低于2℃。
（6）混凝土的入模溫度不得低于5℃，澆注后，對混凝土結(jié)構(gòu)易凍部位，必須加強保溫以防凍害。
· 適時合理的抹壓
（1）冬期混凝土初凝時間一般為8~12小時，終凝為12~16小時。因此應(yīng)適當把握好抹面時機，并在初凝前（用手輕按表面可留下指痕）進行二次抹面，可以減少表面裂縫?；炷翂Α⒅冗吥５牟鹉r間應(yīng)適當延長，以避免表面發(fā)生脫皮等影響外觀質(zhì)量。
（2）混凝土初凝前用刮尺趕平，用木抹子第一次抹面，初凝后到終凝前用鐵抹子碾壓表面數(shù)遍，將表面不均勻、不規(guī)則裂縫閉合，最后用收光抹子第二次抹面，閉合收水裂縫，隨后立即在混凝土表面覆蓋塑料薄膜，使混凝土內(nèi)蒸發(fā)的游離水積在混凝土表面進行保溫養(yǎng)護，在薄膜上再蓋草簾子。
· 混凝土的養(yǎng)護
（1）混凝土經(jīng)過相關(guān)施工工藝處理后，應(yīng)及時覆蓋塑料薄膜并加蓋草簾、棉氈等保溫養(yǎng)護，以保證混凝土初凝前不受凍。根據(jù)施工工程部位及氣溫情況，可參照以下方法進行覆蓋：當氣溫在0℃~5℃時，蓋一層棉氈或草簾和一層塑料薄膜；當氣溫在-5℃~0℃時，蓋兩層棉氈或草簾和一層塑料薄膜；當氣溫在-10℃~-5℃時，蓋三層棉氈或草簾和一層塑料薄膜；當氣溫低于-10℃時，蓋四層棉氈或草簾和一層塑料薄膜，低于-15℃時應(yīng)采用加溫和其他材料（如巖棉、苯板等）進行保溫，其保溫層厚度，材質(zhì)應(yīng)根據(jù)計算確定。
（2）養(yǎng)護初期，派專人負責測溫并詳細記錄整個養(yǎng)護期的溫度變化，每晝夜最少四次測量混凝土和環(huán)境溫度以便發(fā)現(xiàn)問題及時采取措施補救。
（3）在模板外部保溫時，除基礎(chǔ)可隨澆筑隨保溫外，其它結(jié)構(gòu)須在設(shè)置保溫材料后方可澆筑混凝土。鋼模表面可先掛草簾、麻袋等保溫材料并扎牢然后再澆筑混凝土。
（4）混凝土終凝后應(yīng)立即進行覆蓋保溫養(yǎng)護，按國家標準要求養(yǎng)護時間不得少于14天，若早期養(yǎng)護不到位，其28天強度將受很大影響。
（5）拆模后的混凝土也應(yīng)及時覆蓋保溫材料，以防混凝土表面溫度驟降而產(chǎn)生裂縫。
· 模板牢固，適時加荷、拆模
（1）拆模時混凝土必須達到規(guī)定的拆模強度，過早拆模、承重會導致混凝土表面撕裂產(chǎn)生裂縫等質(zhì)量問題。在混凝土未達到1.2MPa前，不準在幼齡混凝土上面踩踏、支模和加荷。不要過早在樓板上進行施工作業(yè)或堆放重物，以減少或避免結(jié)構(gòu)產(chǎn)生收縮變形裂縫。
（2）混凝土拆模時要注意拆模式時間及順序，特別對于梁、墻板等結(jié)構(gòu)應(yīng)適當延長拆模時間，拆模后應(yīng)繼續(xù)進行養(yǎng)護。
（3）模板和保溫層，應(yīng)在混凝土冷卻到5℃后方可拆除。未冷卻的混凝土有較高的脆性，所以結(jié)構(gòu)在冷卻前不得遭受沖擊或動力荷載的作用。當混凝土與外界溫差大于20℃時，拆模后的混凝土表面，應(yīng)臨時覆蓋，使其緩慢冷卻。
（4）根據(jù)同條件養(yǎng)護的試塊強度決定拆模時間。
冬季混凝土施工方法
1、冬季混凝土施工方法選擇
從上述分析可以知道，在冬季混凝土施工中，主要解決三個問題：
1）如何確定混凝土最短的養(yǎng)護齡期；
2）如何防止混凝土早期凍害；
3）如何保證混凝土后期強度和耐久性滿足要求
實際工程中，要根據(jù)施工時的氣溫情況，工程結(jié)構(gòu)狀況（工程量、結(jié)構(gòu)厚大程度與外露情況），工期緊迫程度，水泥的品種及價格，早強劑、減水劑、抗凍劑的性能及價格，保溫材料的性能及價格，熱源的條件等，來選擇合理的施工方法。一般來說，對于同一個工程，可以有若干個不同的冬季施工方案。一個理想的方案，應(yīng)當用最短的工期、最低的施工費用，來獲得最優(yōu)良的工程質(zhì)量，也就是工期、費用、質(zhì)量最佳化。目前基本上采用以下4中方法。
2、冬季混凝土施工方法種類
1）調(diào)整配合比方法
主要適用于在0℃左右的混凝土施工。具體做法：①選擇適當品種的水泥是提高混凝土抗凍的重要手段。試驗結(jié)果表明，應(yīng)使用早強硅酸鹽水泥。該水泥水化熱較大，且在早期放出強度最高，一般3天抗壓強度大約相當于普通硅酸鹽水泥的7天強度，效果較明顯。②盡量降低水灰比，稍增水泥用量，從而增加水化熱量，縮短達到齡期強度的時間。③摻用引氣劑。在保持混凝土配合比不變的情況下，加入引氣劑后生成的氣泡，相應(yīng)增加了水泥漿的體積，提高拌合物的流動性，改善其粘聚性及保水性，緩沖混凝土內(nèi)水結(jié)冰所產(chǎn)生的水壓力，提高混凝土的抗凍性。④摻加早強外加劑，縮短混凝土的凝結(jié)時間，提高早期強度。應(yīng)用較普通的有硫酸鈉（摻用水泥用量的2%）和MSF符合早強試水劑（摻水泥用量的5%）。⑤選擇顆粒硬度和縫隙少的集料，使其熱膨脹系數(shù)和周圍砂漿膨脹系數(shù)相同。
2）蓄熱法
主要用于氣溫-10℃左右，結(jié)構(gòu)比較厚大的工程。做法是：對原材料（水、砂、石）進行加熱，使混凝土在攪拌、運輸和澆灌以后，還儲備相當?shù)臒崃?，以使水泥水化放熱較快，并加強對混凝土的保溫，以保證在溫度降到0℃以前使新澆混凝土具有足夠的抗凍能力。此法工藝簡單，施工費用不多，但要注意內(nèi)部保溫，避免角部與外露表面受凍，且要延長養(yǎng)護臨期。
3）抗凍外加劑
在-10℃以上的氣溫中，對混凝土拌合物摻加一種鞥呢降低水的冰點的化學劑，使混凝土在負溫下仍處于液相狀態(tài)，水化作用能繼續(xù)進行，從而使混凝土強度繼續(xù)增長。目前常用有氧化鈣、氯化鈉等單抗凍劑及亞硝酸鈉加氯化鈉符合抗凍劑。
4）外部加熱法
主要用于氣溫-10℃以下，而構(gòu)件并不厚大的工程。通過加熱混凝土構(gòu)件周圍的空氣，將熱量傳給混凝土，或直接對混凝土加熱，使混凝土處于正溫條件下正常硬化。
①火爐加熱，一般在較小的工地使用，方法簡單，但室內(nèi)溫度不高，比較干燥，且放出的二氧化碳會使新澆混凝土表面碳化，影響質(zhì)量。
②蒸汽加熱。用蒸汽使混凝土在濕熱條件下硬化。此法較易控制，加熱溫度均勻。但因其需要專門的鍋爐設(shè)備，費用較高。且熱損失較大，勞動條件亦不理想。
③電加熱。將鋼筋作為電極，或?qū)㈦姛崞髻N在混凝土表面，便電能為熱能，以提高混凝土的溫度。次方法簡單方便，熱損失較少，易控制，不足之處是電能消耗大。
④紅外線加熱，以高溫電加熱或氣體紅外線發(fā)生器，對混凝土進行密封輻射加熱。
冬季混凝土施工技術(shù)措施
1、冬季施工混凝土組成材料的要求
骨料：骨料中不得有冰塊、雪團和有機物，應(yīng)清潔、級配良好、質(zhì)地堅硬；
水：采用可飲用的自來水；
外加劑：選用防凍劑，防凍劑的作用機理是在規(guī)定的負溫下顯著降低混凝土的液相冰點，使混凝土在液態(tài)不結(jié)冰，保證水泥的水化作用，在一定的時間內(nèi)獲得預期的強度，防凍劑應(yīng)通過技術(shù)鑒定，符合質(zhì)量標準，并經(jīng)實驗室試驗掌握其性能；
水泥：顯著活性高、水化熱大的普通硅酸鹽水泥。
2、冬季混凝土攪拌及運輸?shù)囊?br />
混凝土的攪拌：
混凝土攪拌選用加熱水的方法，80℃以上的熱水不得與水泥直接接觸，先將熱水與骨料拌合而后摻入水泥攪拌混凝土，以避免水泥假凝，混凝土攪拌的時間不得少于3分鐘。另外，必要時對攪拌機周圍進行防護并通暖保溫。
混凝土的養(yǎng)護：
混凝土澆筑完成后馬上用塑料布覆蓋保持水份，同時在塑料布外側(cè)覆蓋保溫被進行保溫，保溫被的覆蓋應(yīng)整齊、嚴密，使混凝土溫度不至于下降過快，避免混凝土凍害的發(fā)生。適當延長混凝土養(yǎng)護的時間，以不少于15天為宜。
加做兩組混凝土同條件試塊放在現(xiàn)場環(huán)境中，以便隨時得到同條件下混凝土的抗壓強度。
3、冬季混凝土測溫的要求
混凝土的測溫工作：
在混凝土中埋設(shè)導線設(shè)專人進行測溫，包括大氣溫度、混凝土的出罐、入模溫度、混凝土內(nèi)部溫度，如有異常及時采取措施。
